AH-AWS 航空警示球

AH-AWS 航空警示球

产品应用:
根据国际民航组织《国际标准和建设措施机场》附件十四和国家有关规定,对于架空的输电线,尤其是超高压(50万千伏)输电缆线、跨江输电缆线,应在线路上设置形状醒目的航空标志球(航空警示球),以提供警示标志。
产品结构:
规格:Φ600mm
重量6kg
标志球(航空警示球)安装在架空塔的防雷地线的钢缆上,每个标志球的间距,不能超出30米,等间设置。
标志球(航空警示球)有白色、全橙色、全红色、橙白双色、橙红双色,应相间设置。
涉及多条电线、电缆等场合,标志球(航空警示球)应设在不低于所标志的最高的架空线高度处。
增强材料:玻璃纤维增强聚酯树脂
玻璃纤维的特点:
- 拉伸强度≥128Mpa
- 弯曲强度≥230Mpa
- 耐温:40˚C90˚C
线夹:合金铸铝加工件(线径Φ16~Φ19含护线条)或根据尺寸定做
紧固件:不锈钢紧固件M10 × 35M10 × 40全套
护线条:合金铝丝
包装箱:
包装数量:3套球/
内包装:双层瓦楞纸箱(外尺寸)610 × 610 × 900mm
外包装:多层板木箱(外尺寸)630 × 630 × 920mm
安装步骤
安装首先在电缆线上盘好护线条(在警示球的安装位置处),长度约需要1000~1200mm,护线条两端长度各伸出警示球200~300mm即可
将安装在下半球上的塑料线拧挂在电缆线上并固定好
把上半球扣合在下半球上(按线夹上的钢码模对应安装)注意旋转合到位为止
最后穿上M12 × 35不锈钢螺栓并依次套上平垫和弹垫副,最后紧缩螺母

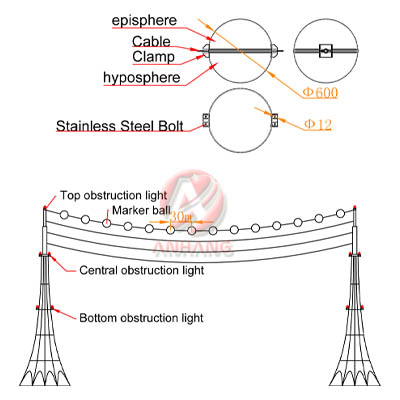

产品尺寸图mm):

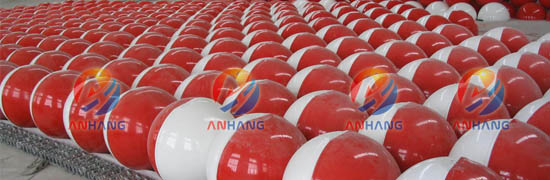

产品生产图:
